LT Spice Mac版 導入編

LT Spiceとは

LTspice（エルティースパイス）は、アナログ・デバイセズ社が無償で提供している高性能な電子回路シミュレーションソフトウェア。SPICE（Simulation Program with Integrated Circuit Emphasis）と呼ばれる回路シミュレーション技術をベースにしており、世界中の技術者や研究者に広く利用されています。

ダウンロード　

ネットで”LT Spice ダウンロード”　で検索し、アナログデバイセズ社のHPからダウンロード可能で特にユーザ登録など不要でした。

LTSpiceダウンロードリンク

LT Spice起動

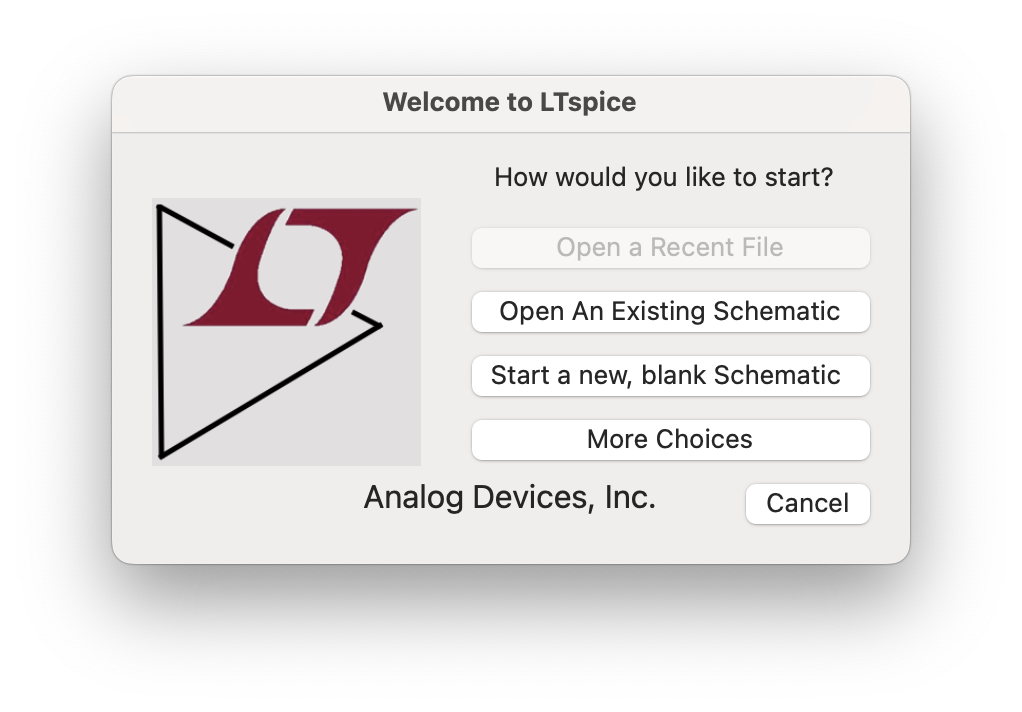

　起動画面は以下のように表示される。回路図を作ってシミュレーションしたい場合は、”Start a new,blank Schematic”を選択。

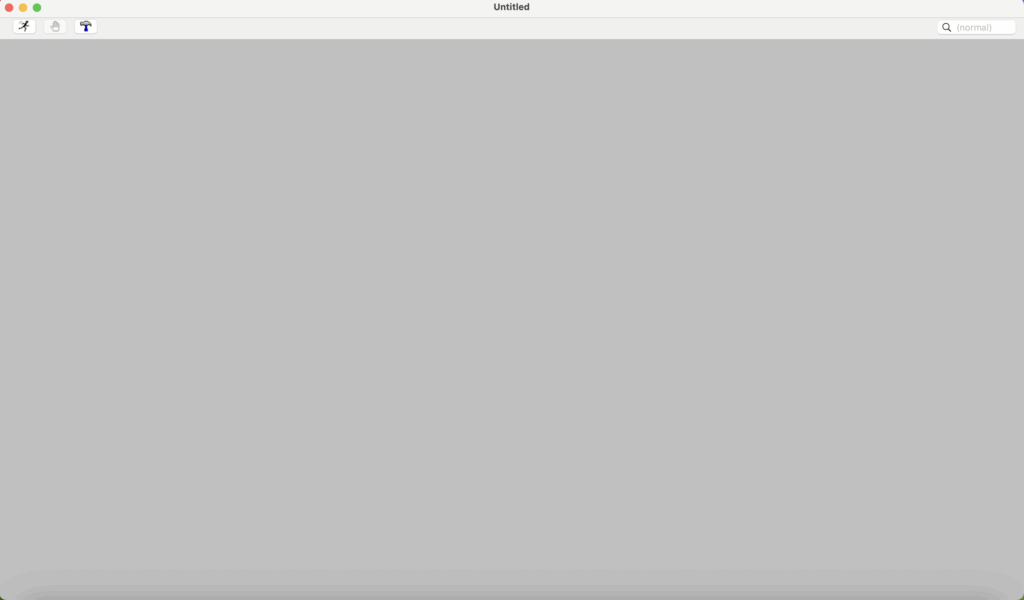

起動すると以下のような画面が表示される。Windows版と違い、Mac版はツールバーが無い。回路の接続線を引いたり部品を配置するには右クリックでメニューを表示させて使う。

回路作成

では早速、回路を描いてみます。　　右クリック　-> Draft. から以下の通り
Wires 　　　　　:　回路の線を書く
Component　　：　部品配置
Net Name　　　：　GND配置　信号名記載

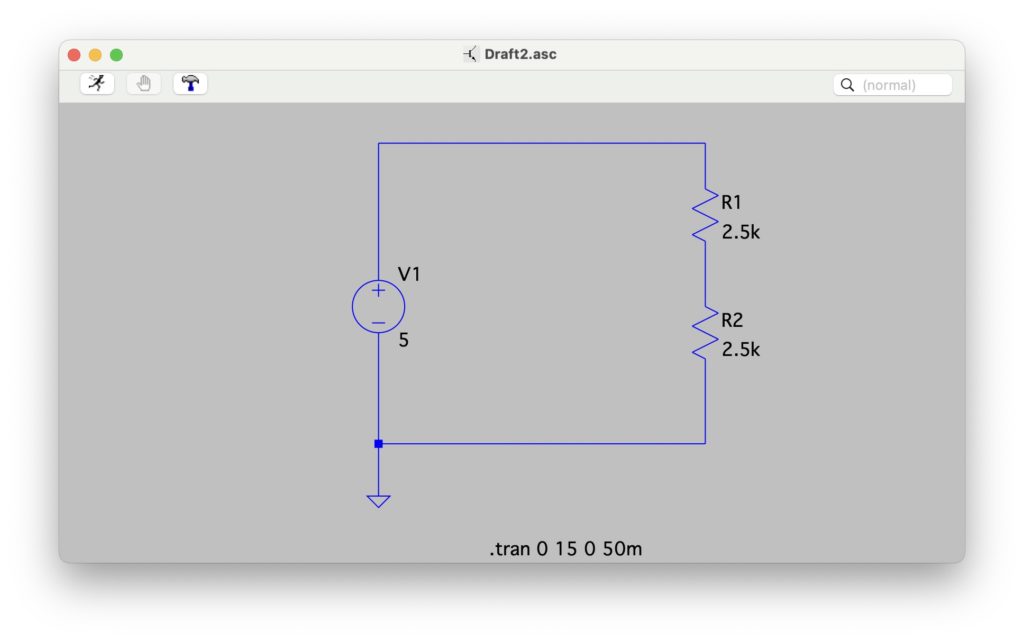

電源と抵抗の簡単な回路を作成します。　順番は以下のように説明します。

①Componentから部品を選択。　

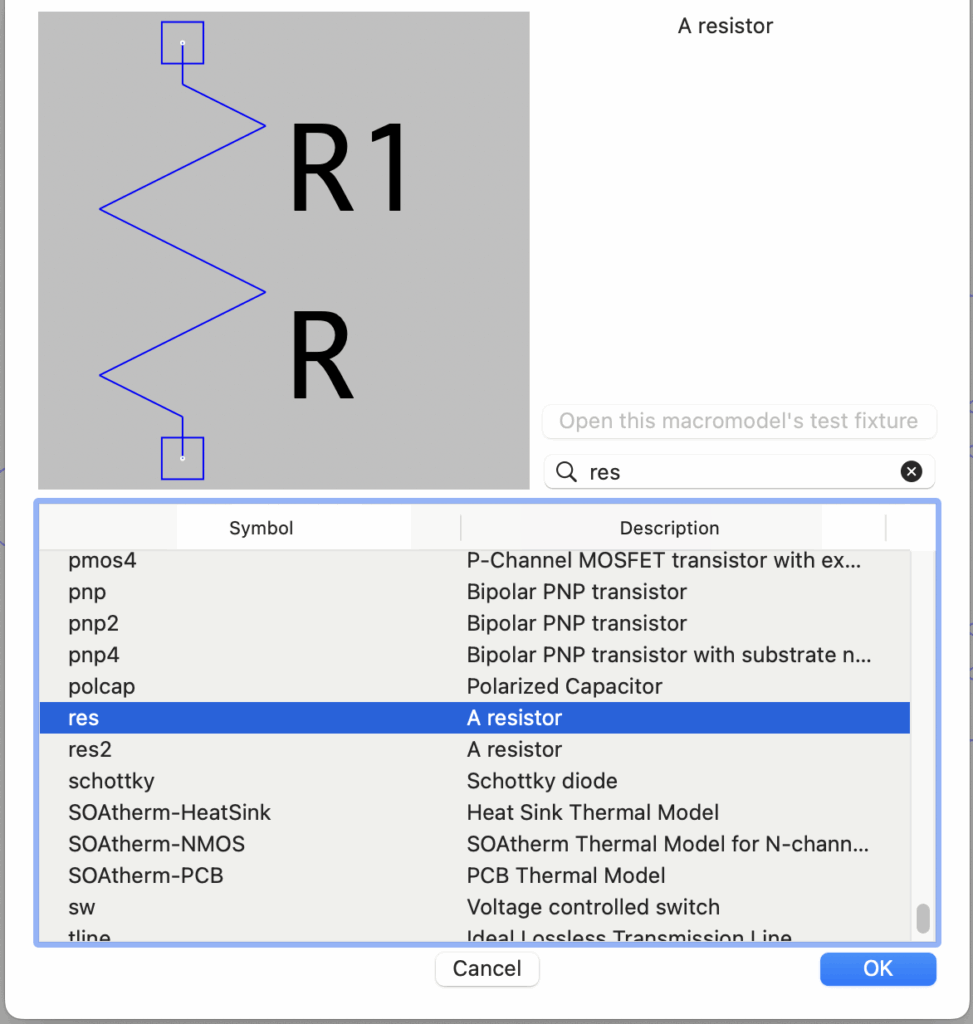

抵抗　Symbol ：res 　　　
電源　Symbol ：Voltage 　　

②Wiresで部品同士を接続する

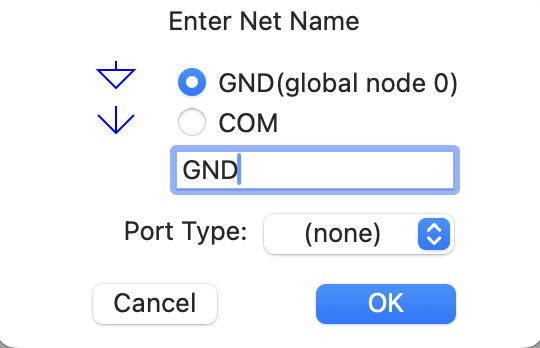

③Net NameでGNDをシンボルを設置

電源電圧の設定は、電源のシンボルのところで右クリックすれば”Edit Voltage Souce”というウインドウが現れ設定する。
抵抗値の設定は、同様に抵抗のシンボルのところで右クリックすれば”Edit Resistor”というウインドウより設定する。

シミュレーション

シミュレーションを行って電圧値と電流値を測定します。
電圧を測定する箇所をV2としてNetNameから設置。

そのままシミュレーションボタンを押すと”No analysis command found.”とエラーが発生します。

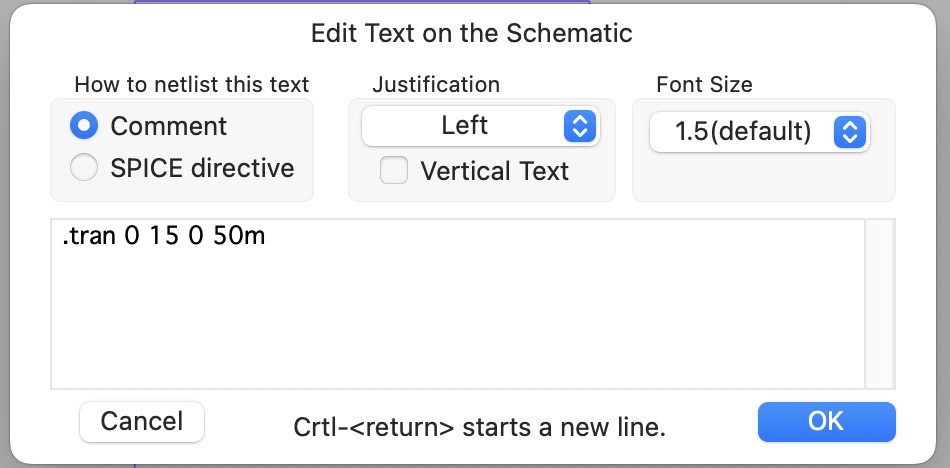

右クリック→Draft→Comment Textでシミレーション条件を設定します。
.tran 0 15 0 50m と記入します。　0から15secまでを50m刻みで解析という意味。

コマンドの意味は以下の通りです。
.tran : トランジェント解析
0 : Tstep. 通常は 0 で問題ありません。LTspiceは自動で適切なステップサイズを選びます。
15 : Tstop シミュレーションを 0 秒から 15 秒まで実行します。
0 : Tstart. 0 秒からデータを保存します。
50m : Maximum Timestep（シミュレーションの時間刻みの最大値を 50ms に制限します。波形の精度に影響します。

左上のツールボタンRun!（人が走っているようなボタン）を押すとシミレーションが始まる。
測定したい箇所を回路図上でクリックすると波形が現れる。　
抵抗に流れる電流を見たい場合もカーソルを抵抗の上に持ってくると電流測定のマークに変わりクリックすると電流が測定できる。

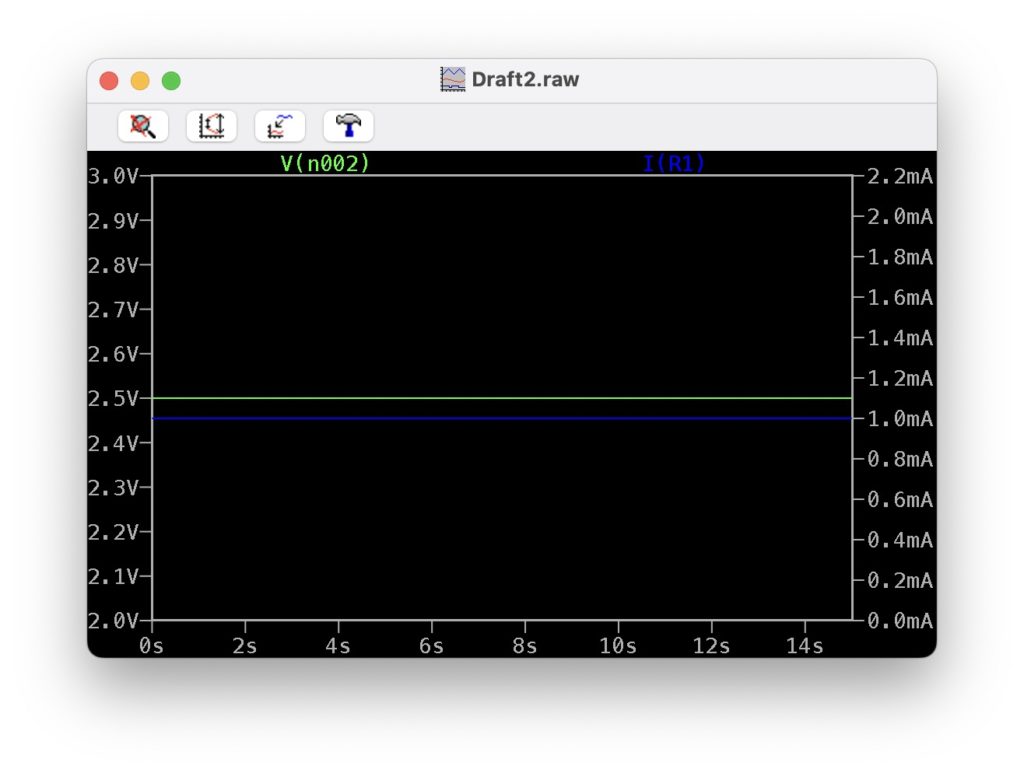

無事シミレーション結果が表示されました。
電圧値は電源電圧V1の5V分圧２.5V，電流値は5V /2.5kΩ+2.5kΩで1mA
で計算値とも合っているので問題なさそうです。
